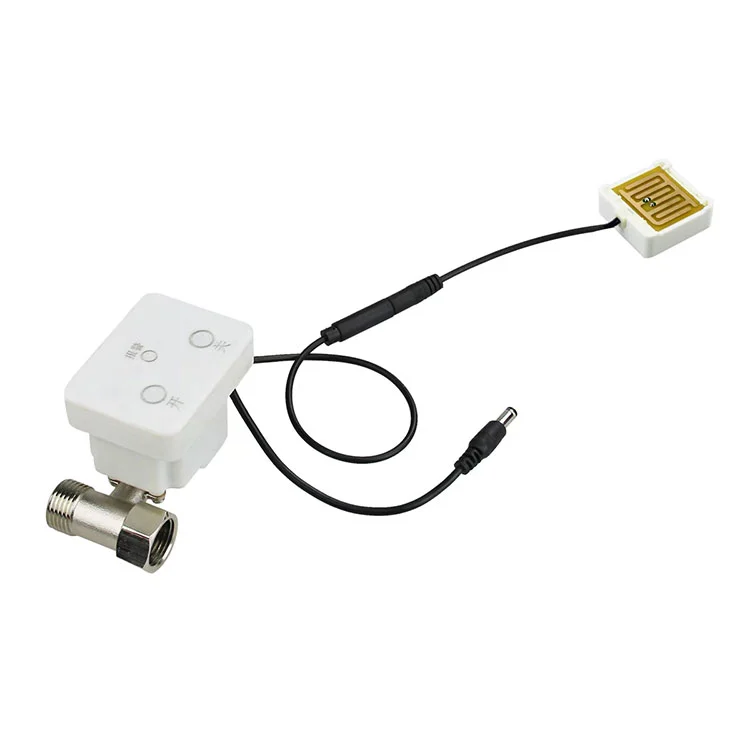

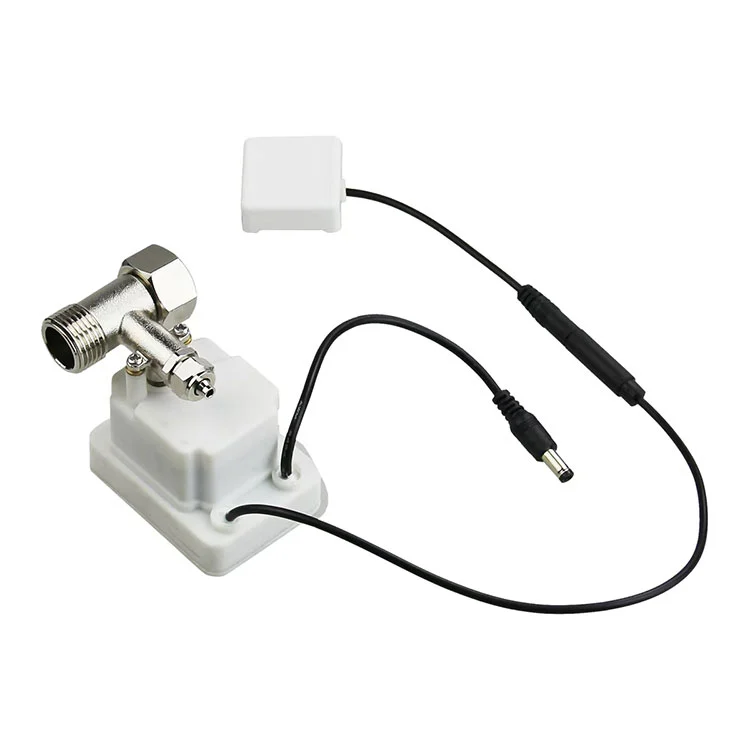

Veearvesti ventiili täiturmehhanismi kest

1. Struktuurne fikseerimine

Veearvesti klapi täiturmehhanismi kest ühendab täiturmehhanismi reduktormootorite, klapisüdamike, ülekandemehhanismide ja muude komponentidega.

2. Kaitse ja pitseerimine

Veearvesti klapi täiturmehhanism on vee-, tolmu- ja lekkekindel, kohandub niiske keskkonna ja kraaniveega, tagades sisemiste ahelate ja mootorite stabiilse töö.

3. Funktsionaalne tugi

Reduktormootoritega töötades teostab veearvesti klapi täiturmehhanism kaugjuhtimist, nagu klapi avamine, sulgemine ja voolu piiramine, toimides nutikate veearvestite klapi juhtimisfunktsiooni peamise konstruktsiooniosana.

Toote parameeter (spetsifikatsioon)

2,0 mm tihvti määratlus

Täielikult avatud ja täielikult suletud positsioone saab kohandada vastavalt kliendi vajadustele.

I: asendi lüliti signaal, avatud klapp

II. KOM

III: asendi lüliti signaal, sulge klapp

IV: positiivne

V: negatiivne

Traadi määratlus

1. Toitekaabel

2. Veelekke häirekaabel

Funktsiooni definitsioon

1. Puudutage klapi avamiseks ülemist ringikujulist ala (tähisega "ON").

2. Puudutage klapi sulgemiseks ülemist ringikujulist ala (tähisega "OFF").

3. Kui vesi puutub kokku veelekke alarmiga, sulgub klapp ja häiretuli läheb punaseks.

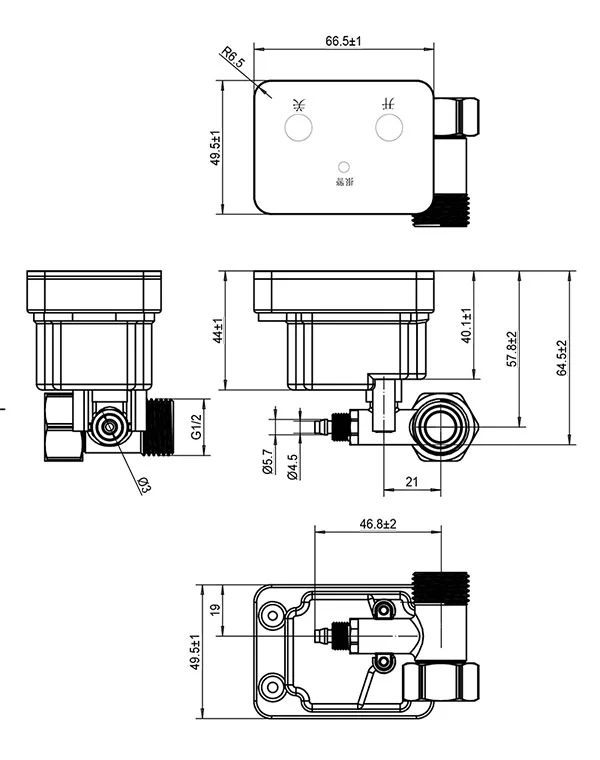

Joonistamine
