3,6 V veearvesti kuulventiili kontrolleri ajam nutikate veearvestite jaoks.
3,6 V DC · 2,5–5 V töökorras · 1000:1 vähendamine · >15 kg nimitõukejõud · ≤25 mA töövool · 450 mA lukustatud rootori vool · ≤13 s avatud/sulgemine.

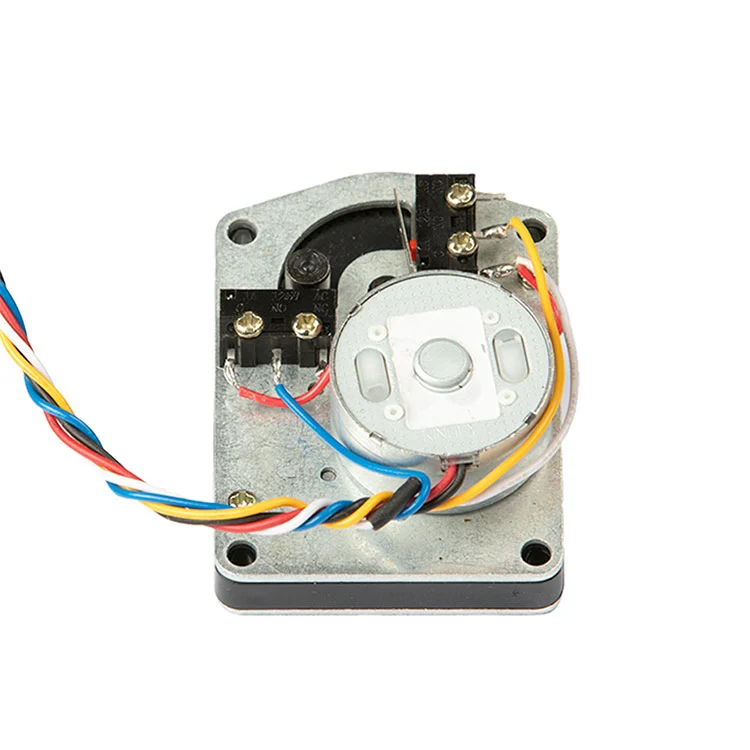

5-juhtmeline juhtimine: punane positiivne, must negatiivne, sinine avatud, valge COM, kollane sulgemine. Mõeldud kuulkraanide juhtimiseks elamute ja kommunaalteenuste nutikates veearvestites.
OEM-kaabli, pistiku ja kaubamärgi kohandamine. MOQ ja tarneaeg on noteeringul kinnitatud.Vastava hinnapakkumise saamiseks saatke oma klapi tehnilised andmed.
Kui hankite nutikate veearvestite kuulkraanide ajamid, on heakskiitmise küsimused etteaimatavad: kas see annab vananenud kuulventiilile piisavalt tõukejõudu, kas vooluhulk sobib arvesti võimsuseelarvega ja kas juhtmestik sobib teie arvesti plaadiga ilma ümbertegemiseta? See 3,6 V täiturmehhanism on üles ehitatud nende kolme piirangu ümber.
Kaiye on tootnud veearvestite täiturmehhanisme alates arukate arvestite varasest kasutuselevõtust, mille täiturmehhanismide aastane võimsus on10 miljonit komplektija rohkem kui 30 aastat riistvara ja juhtventiilide tootmise kogemust. See kuulventiili täiturmehhanism on osa sellest mahult tõestatud platvormist – loodud OEM-i integreerimiseks, partiide järjepidevuse ja prognoositavate teostusaegade jaoks.
Altpoolt leiate tegelikud tööparameetrid, juhtmestiku loogika, hankelimiidid ja tehnilised küsimused, mida teie insenerimeeskond enne proovi kinnitamist küsib.
Enamik nutikate arvestite kuulventiilide tõrkeid ei tulene mootorist. Need tulenevad vananenud ventiilide tõukejõust, vooluhulgast, mis tühjendab aku oodatust kiiremini või juhtmestikust, mis ei vasta arvesti plaadile. See täiturmehhanism käsitleb neid kolme rikkepunkti otse.
Allolev tabel kajastab kuulkraani täiturmehhanismi standardset konfiguratsiooni. Kui teie arvesti platvorm töötab erineva pinge, tõukejõu kõvera või juhtmestiku tavaga, saab neid parameetreid originaalseadmete tootjate ülevaatuse käigus kohandada.
| Parameeter | Standardväärtus | Hanke märkus |
|---|---|---|
| Nimipinge | 3,6 V DC | Kontrollige ühilduvust arvesti akuga |
| Töötatav pingevahemik | 2,5–5 V DC | Kõrgem pinge vahemikus annab suurema tõukejõu, kuid lühendab eluiga |
| Töövool | ≤25 mA | Eelarve tippvoolu jaoks klapi liikumise ajal, mitte ainult ooterežiimis |
| Lukustatud rootori vool | 450 mA | Kasulik juhi ja kaitseahela suuruse määramisel |
| Nimetatud tõukejõud | >15 kg | Kontrollige kuulventiili istme pöördemomenti ja toru suurust |
| Vähendamise suhe | 1000:1 | Sobib väikese avaga kuulventiili platvormiga |
| Avamise/sulgemise aeg | ≤13 s | Avatud-sulgemine või peaaegu-avamine nimipingel |
| Koormamata 6 mm käiguaeg | Umbes 60 s | Mõõdetud nimitööpinge all |
| Juhtmed | Punane positiivne, must negatiivne, sinine avatud, valge COM, kollane sulgemine | Kaabli pikkust, pistikut ja juhtme värvi saab kohandada |
| Veekindluse reiting | Standardkonfiguratsioonis pole täpsustatud | Kinnitage nõutav IP-tase välis- või sukelpaigaldiste inseneritööga |
Kui teie arvestiplaat annab erineva polaarsusega juhtsignaali või kasutab teistsugust pistikut, saab Kaiye insenerimeeskond juhtmestiku üle vaadata ja pakkuda sobiva konfiguratsiooni, selle asemel, et sundida standardset juhtmestikku mitteühilduvale arvestiplatvormile.

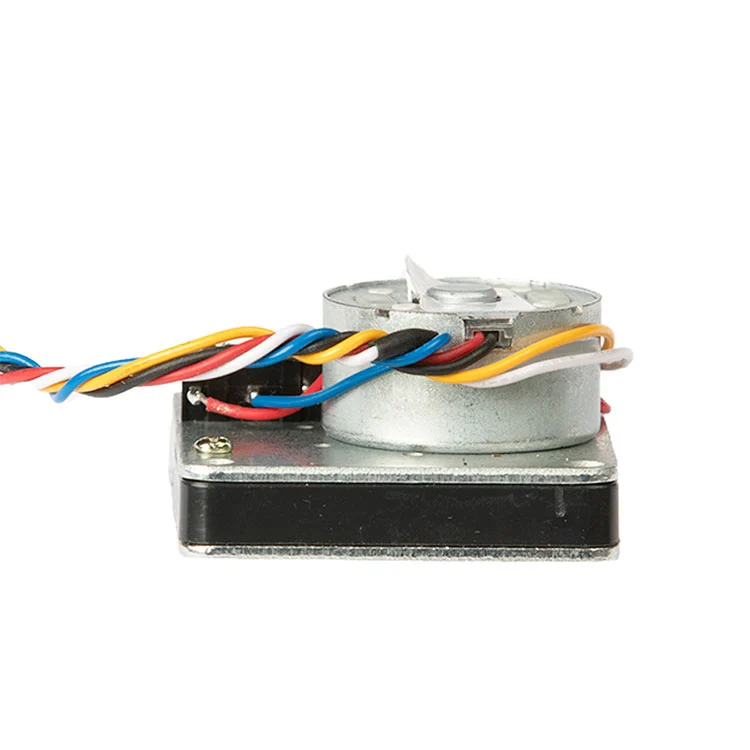

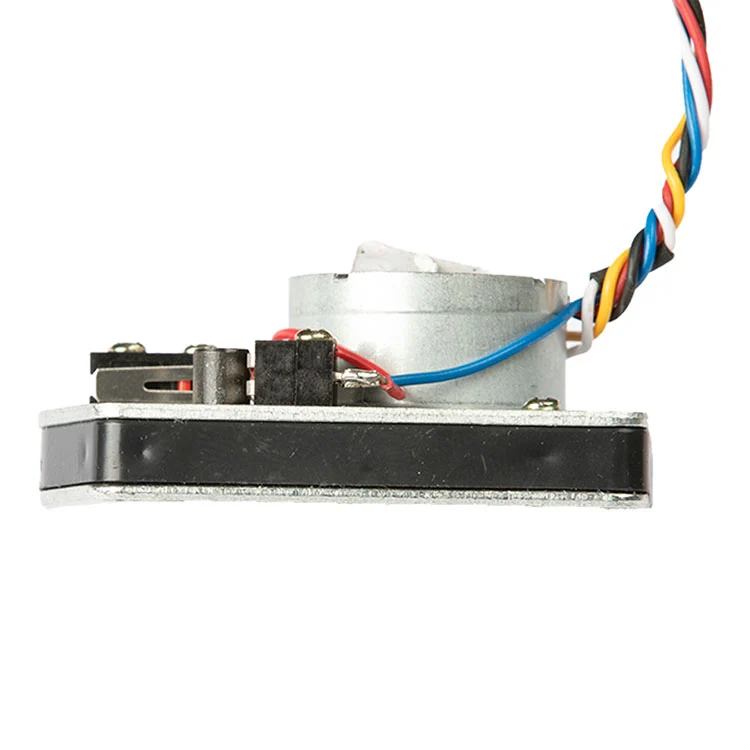

OEM-ostjate jaoks sobib ajam ainult nii hästi, kui see sobib arvesti korpuse, kuulventiili varre ja juhtpaneeliga. See täiturmehhanism kasutab kompaktset kontuuri, mis on ette nähtud piiratud ruumiga nutikate arvestite korpuste jaoks, juhtmestikuga, mis eraldab toite avamise/sulgemise juhtsignaalidest.
Toitejuhtmestik.Punane on positiivne, must on negatiivne. Ajami vooluring peaks vastama lukustatud rootori voolule 450 mA, isegi kui tavaline töövool on ≤25 mA, kuna klapipesa võib korraks nõuda suuremat voolu. Kui täiturmehhanism on väljavahetatav, on arvestiplaadil soovitatav kasutada vastupidise polaarsuse kaitset.
Juhtimisjuhtmestik.Sinine on avatud, valge on COM, kollane on lähedal. Seda vooluringi tuleks käsitleda juhtsisendina, mitte toiteliinina, ja see peaks jääma sidemoodulist sõltumatuks, et sidetõrge ei blokeeriks klapi juhtimist.

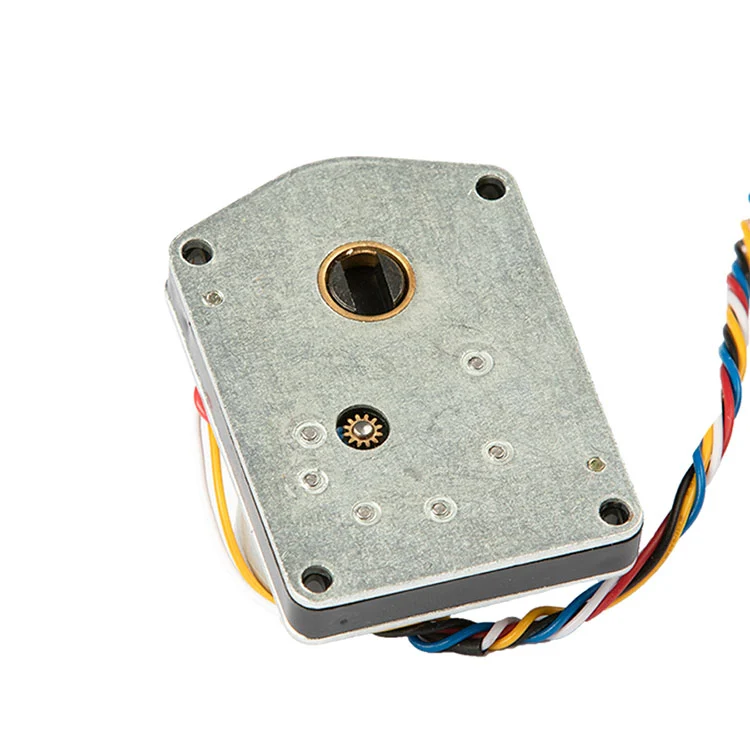

Paigaldusliides.Täiturmehhanism on konstrueeritud kuulventiili varre ja kinnitusmustri ümber, mida kasutatakse väikese avaga nutika arvesti klapi korpusel. Enne mahu vabastamist peaksid ostjad kinnitama varre ruudu, kinnitusavade vahekauguse ja täiturmehhanismi orientatsiooni arvesti korpuses. Kaiye võib anda proovi mehaaniliseks sobivuse kontrollimiseks enne tootmistellimuse esitamist.
Kui hankite ka arvesti korpust või kogu klapikomplekti, saab täiturmehhanismi üle vaadata koosveemõõtja kestja klapi korpus, et vähendada liidese mittevastavust montaaži ajal.
Täiturmehhanism on paigutatud väikese avaga kuulventiili juhtimiseks, kus akutoitel töötamine ja madal vooluhulk on olulisemad kui kiire käivitamine. Tüüpilised mahurakendused hõlmavad järgmist:
Kuna täiturmehhanism on osa Kaiye laiemast veearvesti komponentide platvormist, saavad ostjad, kes hankivad mitut komponenti, kindlustada kvalifikatsiooni ja logistika. Kui teie projekt nõuab ka juhtmeta sidet arvesti tasemel, on täiturmehhanism loodud töötama koos Kaiye omagajuhtmevaba veearvestiplatvorm. Saate ka täismahus üle vaadataveearvesti täiturmehhanismide valikseotud mudelite jaoks.
B2B ostjate jaoks peaks "tootja" tähendama protsesside juhtimist, mitte ainult kataloogi omavat kaubandusettevõtet. Kaiye kasutab ISO 9001 kvaliteedisüsteemi, juhib täiturmehhanismide sõlmede automatiseeritud tootmist ja on tootnud veearvestite täiturmehhanisme enam kui kaks aastakümmet. See kuulventiili ajam saab sellest tootmisbaasist kasu kolmel konkreetsel viisil:
Partii konsistents.Hammasrattad on töödeldud kontrollitud mõõtmeteni. Automaatne kokkupanek vähendab seadmetevahelisi erinevusi hammasrataste võrgusilma, tõukejõu ja reaktsiooniaja osas – see on kriitilise tähtsusega, kui paigaldate utiliitprojektile tuhandeid täiturmehhanisme.
Saabuv ülevaatus ja lõpptest.Standardtootmine hõlmab voolutarve, reaktsiooniaja ja klapi käigu funktsionaalset kontrolli. Ostjad saavad enne mahutellimuse esitamist nõuda kontrolliprotokolli ja proovivõtuplaani.
Jälgitavus.Mudelikood, tootmispartii ja katsekirjed säilitatakse, nii et kui ilmneb väliprobleem, saab mõjutatud populatsiooni isoleerida, mitte käsitleda projekti iga täiturmehhanismi kahtlustatavana. Lisateavet Kaiye tootmisbaasi ja kvaliteedisüsteemi kohta leiate veebisaidiltettevõtte profiil ja tootmise ülevaade.
Kuulkraani ajam on saadaval standardseadmena, kuid standard ei tähenda fikseeritud. OEM-i ja projektiostjate jaoks kohandatakse pärast tehnilist ülevaatust tavaliselt järgmisi üksusi:
Kaabel ja pistik.Kaabli pikkuse, traadi gabariidi, värvikoodi ja pistiku tüübi saab määrata nii, et need sobiksid teie arvesti korpuse ja montaaži kinnitusega.
Juhtimise loogika.Avamise/sulgemise signaali polaarsuse ja COM-i konfiguratsiooni saab joondada teie arvesti plaadiga.
Tõukejõu ja ülekandearv.Suurema istme tõukejõu või erineva varre geomeetriaga ventiilide puhul võib alternatiivne ülekandearv või mootori tasand olla sobivam kui standardne 1000:1 konfiguratsioon.
Bränding ja pakendamine.Mahuliste tellimuste jaoks on saadaval eramärgistus, neutraalne pakend ja projektipõhine märgistus.
Tüüpiline MOQ ja tarneaeg kinnitatakse noteerimisel. Standardne tarneaeg on tavaliselt 15–30 päeva pärast tellimuse ja proovi kinnitamist, sõltuvalt tellimuse kogusest ja komponentide saadavusest.
Kas olete tootja?
Jah. Kaiyel on oma tehas, millel on rohkem kui 30-aastane tootmiskogemus.
Kas saate selle toote pakkida vastavalt meie nõuetele?
Jah. Mahuliste tellimuste puhul on teretulnud kohandatud pakend ja märgistus.
Mis on tavatellimuste tarneaeg?
Tarneaeg on tavaliselt 15–30 päeva ja võib mudeli perioodi ja tellimuse koguse põhjal olla lühem või pikem.
Mis on juhtmestiku määratlus?
Punane on positiivne, must on negatiivne, sinine on avatud, valge on COM ja kollane on lähedal.
Mis on veekindluse reiting?
Standardkonfiguratsioon ei määra IP reitingut. Kinnitage nõutav IP-tase välis- või sukelpaigaldiste inseneritööga.
Kas see ühildub 3,6 V kuivelemendiga nutikate veearvestitega?
Jah. Täiturseade on mõeldud 3,6 V alalisvoolusüsteemidele tööpingevahemikuga 2,5–5 V. Tehnilise ülevaatuse käigus kinnitage arvesti plaadi juhtimisloogika ja klapi koormus.
