Kui hankite nutikate veearvestite jaoks akutoitel klapiajamid, on põhiküsimused alati samad: kas see hoiab vananenud klappidel pöördemomenti, kui kaua see töötab arvesti kuivelemendipaketiga ja kas juhtmestik sobib teie arvesti plaadiga ilma ümbertegemiseta? See 3,6 V täiturmehhanism on üles ehitatud nende kolme piirangu ümber.
Kaiye on tootnud veearvestite täiturmehhanisme alates arukate arvestite varasest kasutuselevõtust, mille täiturmehhanismide aastane võimsus on10 miljonit komplektija üle 30 aasta riistvara ja juhtventiilide tootmise kogemust. See kuivelemendiga ajam on osa sellest mahult tõestatud platvormist – loodud OEM-i integreerimiseks, partiide järjepidevuse ja prognoositavate teostusaegade jaoks.
Altpoolt leiate tegelikud tööparameetrid, juhtmestiku loogika, hankelimiidid ja tehnilised küsimused, mida teie insenerimeeskond enne proovi kinnitamist küsib.
Enamik akutoitega arvesti klapi rikkeid ei tulene mootorist. Need tulenevad vananenud ventiilide pöördemomendist, vooluhulgast, mis tühjendab aku oodatust kiiremini või juhtmestikust, mis ei vasta arvesti plaadile. See täiturmehhanism käsitleb neid kolme rikkepunkti otse.

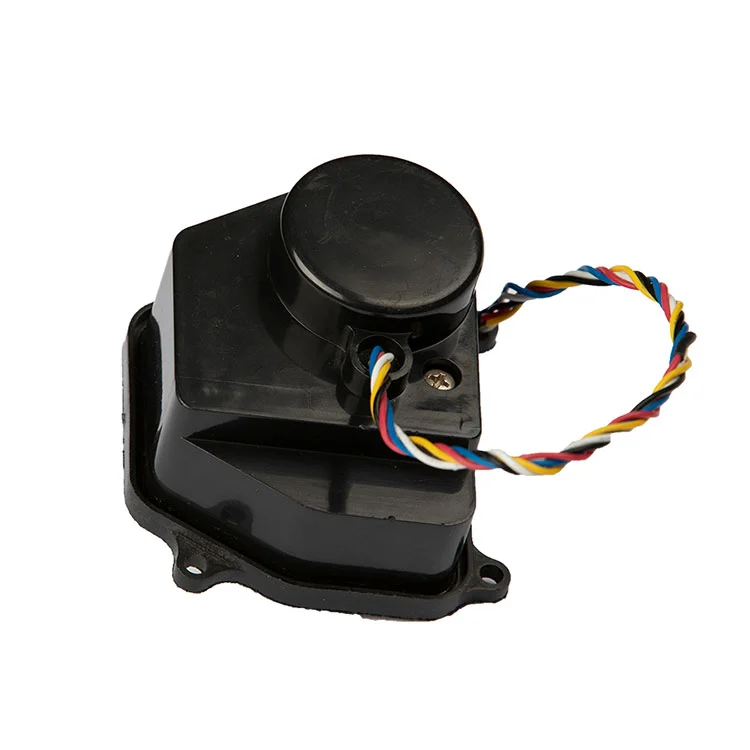

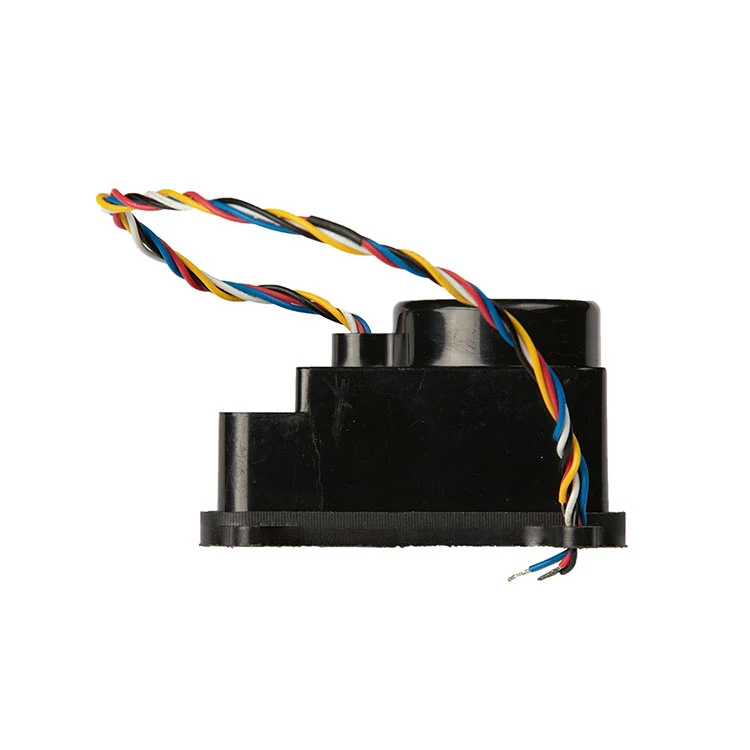

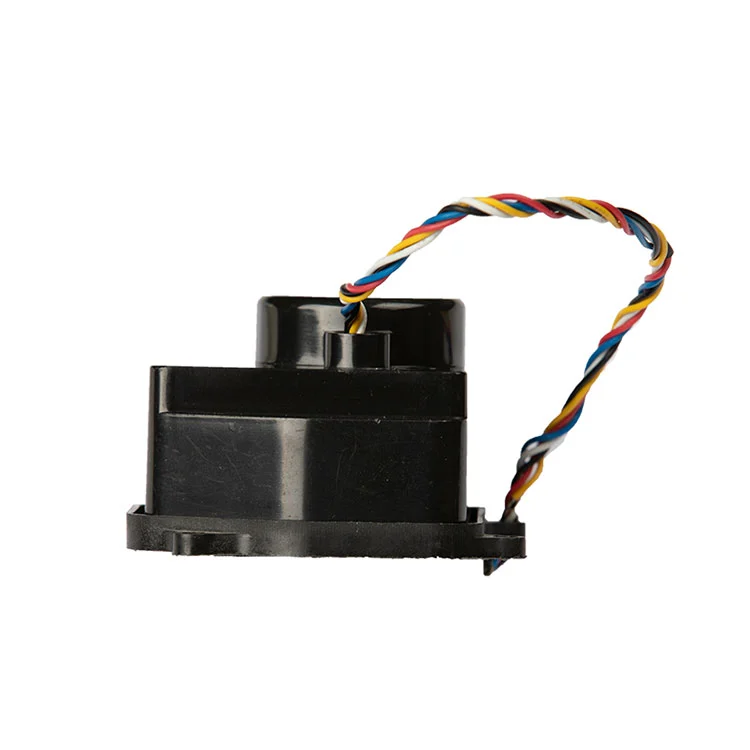

1500:1 metallülekandega reduktoriga ≥1,8 N·m täiturmehhanism on mõeldud väikese avaga veemõõturventiilidele. Metallist hammasrattad on töödeldud, mitte paagutatud, mis säilitab pöördemomendi pika rattasõidu ajal ja vähendab hammaste väljalangemise ohtu seiskumise tingimustes.
Töövool on ≤25 mA 3,6 V nimipingel, lukustatud rootori vooluga 550 mA. Madal töövool võimaldab täiturmehhanismil töötada tavalisest kuivelemendipaketist ilma liigse aku tühjenemiseta, samal ajal kui lukustatud rootori kujund ütleb teie juhi vooluringile, mida ventiili istumise ajal oodata.
Punane negatiivne, must positiivne, sinine avatud, valge COM, kollane sulgemine. Juhtmeskeem eraldab toite lahti/sulgemise juhtsignaalidest, nii et täiturmehhanismi saab juhtida arvestiplaadi olemasoleva juhtimisloogika abil ilma eraldi releeplaati lisamata.
Täiturseade on ette nähtud elamu-, maa-aluse ja elektrifitseerimata paigaldusstsenaariumide jaoks, kus 220 V võrgu või spetsiaalsete toitekaablite kasutamine on ebapraktiline. See toetab stabiilset klapi juhtimist ja signaali tagasisidet ilma saidi toiteinfrastruktuurita.
Allolev tabel kajastab standardset kuivelemendi täiturmehhanismi konfiguratsiooni. Kui teie arvesti platvorm töötab erineva pinge, pöördemomendi kõvera või juhtmestikuga, saab neid parameetreid originaalseadmete tootjate ülevaatuse käigus kohandada.
| Parameeter | Standardväärtus | Hanke märkus |
|---|---|---|
| Nimipinge | 3,6 V DC | Kinnitage ühilduvust arvesti kuivelemendipaketiga |
| Töötatav pingevahemik | 2,5–5 V DC | Kõrgem pinge vahemikus annab suurema pöördemomendi, kuid lühendab eluiga |
| Töövool | ≤25 mA | Eelarve tippvoolu jaoks klapi liikumise ajal, mitte ainult ooterežiimis |
| Lukustatud rootori vool | 550 mA | Kasulik juhi ja kaitseahela suuruse määramisel |
| Väljundmoment | ≥1,8 N·m | Mõõdetud nimipingel; kinnitada klapipesa pöördemomendi vastu |
| Vähendamise suhe | 1500:1 | Sobib väikese avaga veemõõturi klapiplatvormiga |
| Klapi reageerimisaeg | ≤8 s | Avatud-sulgemine või peaaegu-avamine nimipingel |
| Juhtmed | Punane negatiivne, must positiivne, sinine avatud, valge COM, kollane sulgemine | Kaabli pikkust, pistikut ja juhtme värvi saab kohandada |
Kui teie arvestiplaat annab erineva polaarsusega juhtsignaali või kasutab teistsugust pistikut, saab Kaiye insenerimeeskond juhtmestiku üle vaadata ja pakkuda sobiva konfiguratsiooni, selle asemel, et sundida standardset juhtmestikku mitteühilduvale arvestiplatvormile.
OEM-ostjate jaoks sobib ajam ainult nii hästi, kui see sobib arvesti korpuse, klapivarre ja juhtpaneeliga. See kuivelemendiga täiturmehhanism kasutab kompaktset kontuuri, mis on ette nähtud piiratud ruumiga nutikate arvestite korpuste jaoks, juhtmestikuga, mis eraldab toite avamise/sulgemise juhtsignaalidest.
Toitejuhtmestik.Punane on negatiivne, must on positiivne. Ajami vooluring peaks vastama lukustatud rootori voolule 550 mA, isegi kui tavaline töövool on ≤25 mA, kuna klapipesa võib korraks nõuda suuremat voolu. Kui täiturmehhanism on väljavahetatav, on arvestiplaadil soovitatav kasutada vastupidise polaarsuse kaitset.
Juhtimisjuhtmestik.Sinine on avatud, valge on COM, kollane on lähedal. Seda vooluringi tuleks käsitleda juhtsisendina, mitte toiteliinina, ja see peaks jääma sidemoodulist sõltumatuks, et sidetõrge ei blokeeriks klapi juhtimist.

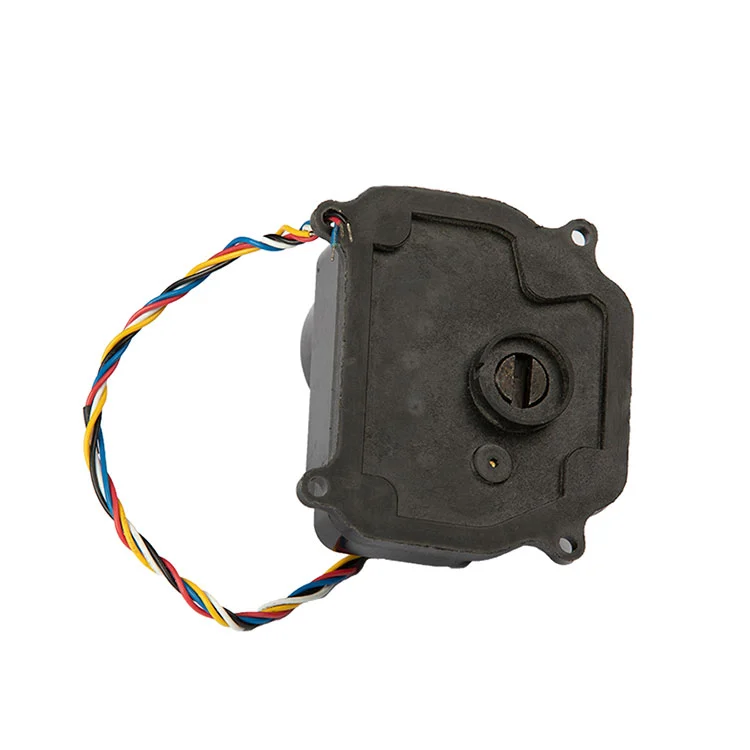

Paigaldusliides.Täiturmehhanism on konstrueeritud ümber klapivarre ja kinnitusmustri, mida kasutatakse väikese läbimõõduga arukate arvestite klapikorpustel. Enne mahu vabastamist peaksid ostjad kinnitama varre ruudu, kinnitusavade vahekauguse ja täiturmehhanismi orientatsiooni arvesti korpuses. Kaiye võib anda proovi mehaaniliseks sobivuse kontrollimiseks enne tootmistellimuse esitamist.
Kui hankite ka arvesti korpust või kogu klapikomplekti, saab täiturmehhanismi üle vaadata koosveemõõtja kestja klapi korpus, et vähendada liidese mittevastavust montaaži ajal.
Täiturmehhanism on paigutatud väikese avaga klapi juhtimiseks, kus akutoitel töötamine ja madal vooluhulk on olulisemad kui kiire käivitamine. Tüüpilised mahurakendused hõlmavad järgmist:
Kaugavamine/sulgemine arvelduste kontrollimiseks, võlgnevuste haldamiseks ja leketele reageerimiseks kortermajades ja kommunaalteenustega hallatavates elamukontodes.
Maa-alused ja välised arvestipaigaldised, kus 220 V vooluvõrk või spetsiaalsed toitekaablid on ebapraktilised ja täiturmehhanism töötab arvesti kuivelemendipaketist.
Parteipaigaldus vanalinna renoveerimises, ülikoolilinnaku veemajanduses ja tööstuspargi alammõõtmises, kus täiturmehhanisme hangitakse nelja- või viiekohalises koguses.
Täiturmehhanismide tarnimine veearvestite tootjatele ja ventiilide automaatikatöökodadele, kes integreerivad täiturmehhanismi enne kommunaalettevõttele tarnimist oma arvesti või klapitootega.
Kuna täiturmehhanism on osa Kaiye laiemast veearvesti komponentide platvormist, saavad ostjad, kes hankivad mitut komponenti, kindlustada kvalifikatsiooni ja logistika. Kui teie projekt nõuab ka juhtmeta sidet arvesti tasemel, on täiturmehhanism loodud töötama koos Kaiye omagajuhtmevaba veearvestiplatvorm.
B2B ostjate jaoks peaks "tootja" tähendama protsesside juhtimist, mitte ainult kataloogi omavat kaubandusettevõtet. Kaiye kasutab ISO 9001 kvaliteedisüsteemi, juhib täiturmehhanismide sõlmede automatiseeritud tootmist ja on tootnud veearvestite täiturmehhanisme enam kui kaks aastakümmet. See kuivelemendiga ajam saab sellest tootmisbaasist kasu kolmel konkreetsel viisil:
Partii konsistents.Metallhammasrattad on töödeldud kontrollitud mõõtmeteni. Automaatne kokkupanek vähendab seadmete vahelist erinevust hammasrataste võrgus, pöördemomendi väljundis ja reaktsiooniajas – see on kriitilise tähtsusega, kui paigaldate utiliitprojektile tuhandeid täiturmehhanisme.
Saabuv ülevaatus ja lõpptest.Standardtootmine hõlmab voolutarve, reaktsiooniaja ja klapi käigu funktsionaalset kontrolli. Ostjad saavad enne mahutellimuse esitamist nõuda kontrolliprotokolli ja proovivõtuplaani.
Jälgitavus.Mudelikood, tootmispartii ja katsekirjed säilitatakse, nii et kui ilmneb väliprobleem, saab mõjutatud populatsiooni isoleerida, mitte käsitleda projekti iga täiturmehhanismi kahtlustatavana. Lisateavet Kaiye tootmisbaasi ja kvaliteedisüsteemi kohta leiate veebisaidiltettevõtte profiil ja tootmise ülevaade.
Kuivelemendiga ajam on saadaval standardseadmena, kuid standard ei tähenda fikseeritud. OEM-i ja projektiostjate jaoks kohandatakse pärast tehnilist ülevaatust tavaliselt järgmisi üksusi:
Kaabel ja pistik.Kaabli pikkuse, traadi gabariidi, värvikoodi ja pistiku tüübi saab määrata nii, et need sobiksid teie arvesti korpuse ja montaaži kinnitusega.
Juhtimise loogika.Avamise/sulgemise signaali polaarsuse ja COM-i konfiguratsiooni saab joondada teie arvesti plaadiga.
Pöördemoment ja ülekandearv.Suurema istme pöördemomendi või erineva varre geomeetriaga ventiilide puhul võib alternatiivne ülekandearv või mootori tasand olla sobivam kui standardne 1500:1 konfiguratsioon.
Bränding ja pakendamine.Mahuliste tellimuste jaoks on saadaval eramärgistus, neutraalne pakend ja projektipõhine märgistus.
Tüüpiline MOQ standardkonfiguratsiooni jaoks algab 500 tükist; kohandatud kaabel, pistik või kaubamärk võib nõuda kõrgemat MOQ-d ja näidiskinnitusetappi. Standardseadmete tarneaeg on tavaliselt 15–25 tööpäeva pärast tellimuse ja proovi kinnitamist. Lõplik MOQ ja tarneaeg kinnitatakse noteerimisel.
Mis on minimaalne tellimuse kogus?
Standardkonfiguratsioon algab 500 tükist. Kohandatud kaabel, pistik või kaubamärk võib nõuda kõrgemat MOQ-d ja näidiskinnitusetappi.
Kas täiturmehhanismi saab kohandada erineva pikkusega juhtmete või pistikute jaoks?
Jah. Kaabli pikkuse, traadi gabariidi, värvikoodi ja pistiku tüübi saab määrata nii, et need sobiksid teie arvesti korpuse ja montaaži kinnitusega.
Mis on tarneaeg?
Sõltuvalt tellimuse kogusest ja komponentide saadavusest on standardühikud üldjuhul 15–25 tööpäeva pärast tellimuse ja näidise kinnitamist.
Kas täiturmehhanism ühildub 3,6 V kuivelemendiga akutoitel nutiarvestitega?
Jah. Täiturmehhanism on ette nähtud 3,6 V alalisvoolu kuivelemendiga akusüsteemidele, tööpingevahemikuga 2,5–5 V. Tehnilise ülevaatuse käigus kontrollige arvesti paneeli juhtimisloogikat ja klapi koormust.
