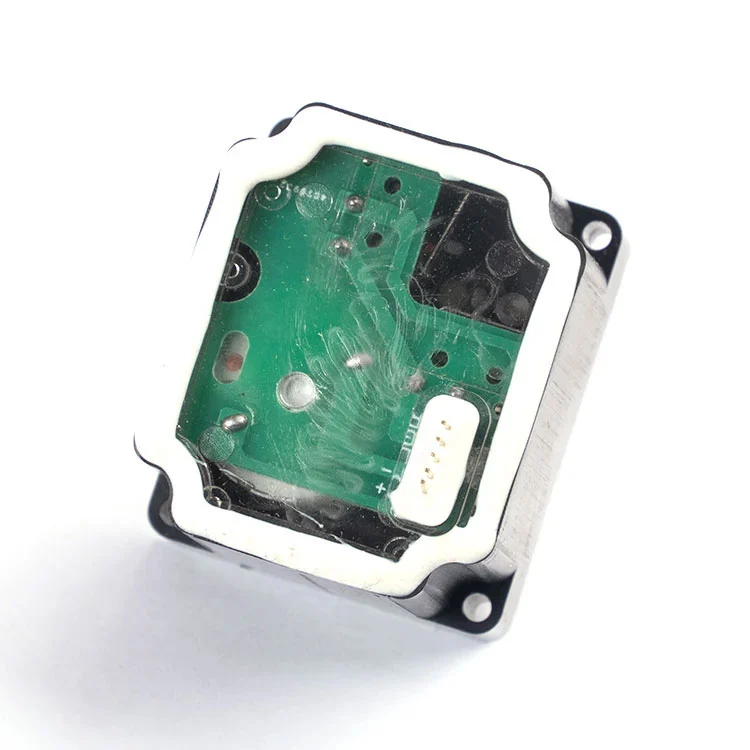

3,6 V veearvesti juhtmeta ajam DN15–DN25 nutikatele veearvestitele.
Juhtmeta 2,0 mm 5-kontaktiline plug-and-play ühendus, kaablikeevitust ei vaja. 3,6 V alalisvoolu · 2,5–5 V töökorras · kahekordne vähendamine: 2400:1 DN15–DN20 puhul, 3700:1 DN25 puhul · ≥1,8–2,7 N·m pöördemoment · ≤25 mA töövool · 450 mA lukustatud rootori vool · 450 mA lukustatud rootori vool avatud 6 · 6 cl · 1.
Mõeldud automatiseeritud arvestite kokkupanekuks ja akutoitel nutikate arvestite platvormidele. Pin funktsioone ja järjestust saab kohandada.
OEM-i viigu määratlus, konnektori ja kaubamärgi kohandamine. MOQ ja tarneaeg on noteeringul kinnitatud.Vastava hinnapakkumise saamiseks saatke oma arvesti platvormi tehnilised andmed.
Kui hankite nutika veearvesti tootmisliini täiturmehhanisme, on heakskiidu küsimused etteaimatavad: kas ühendus nõuab kaabli keevitamist, kas pöördemoment püsib vananenud klapil ja kas tihvti määratlus ühtib teie arvesti plaadiga ilma ümbertegemiseta? See juhtmeta täiturmehhanism on üles ehitatud nende kolme piirangu ümber.
Kaiye on tootnud veearvestite täiturmehhanisme alates arukate arvestite varasest kasutuselevõtust, mille täiturmehhanismide aastane võimsus on10 miljonit komplektija rohkem kui 30 aastat riistvara ja juhtventiilide tootmise kogemust. See juhtmeta ajam on osa sellest mahult tõestatud platvormist – loodud OEM-i integreerimiseks, partiide järjepidevuse ja prognoositavate teostusaegade jaoks.
Altpoolt leiate ühenduste võrdluse, tööparameetrid, viigu määratluse, hankepiirangud ja tehnilised küsimused, mida teie insenerimeeskond küsib enne proovi kinnitamist.
Joondage 2,0 mm 5-kontaktiline pistik arvestiplaadi pesaga ja asetage täiturmehhanism klapivarrele.
Kontrollige, kas pistik on täielikult paigas ja tihvti kontakt on stabiilne. Kaabli keevitamine pole vajalik.
Enne partii vabastamist lülitage sisse ja kontrollige avamis-/sulgemisreaktsiooni, vooluvõttu ja klapi liikumist.
Allolev tabel kajastab standardset juhtmevaba täiturmehhanismi konfiguratsiooni. Kui teie arvestiplatvorm töötab erineva pinge, pöördemomendi kõvera või kontakti määratlusega, saab neid parameetreid originaalseadmete tootjate ülevaatuse käigus kohandada.
| Parameeter | Standardväärtus | Hanke märkus |
|---|---|---|
| Nimipinge | 3,6 V DC | Kontrollige ühilduvust arvesti akuga |
| Töötatav pingevahemik | 2,5–5 V DC | Kõrgem pinge vahemikus annab suurema pöördemomendi, kuid lühendab eluiga |
| Töövool | ≤25 mA | Eelarve tippvoolu jaoks klapi liikumise ajal, mitte ainult ooterežiimis |
| Lukustatud rootori vool | u. 450 mA (300-seeria mootor) | Kasulik juhi ja kaitseahela suuruse määramisel |
| Vähendamise suhe | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Sobitage reduktsiooniaste klapi suurusele; ära kasuta DN25 puhul 2400:1 |
| Väljundmoment | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Kontrollige klapipesa pöördemomenti ja toru suurust |
| Avamise/sulgemise aeg | ≤10 s (2400:1) ≤16 s (3700:1) |
Avatud-sulgemine või peaaegu-avamine nimipingel |
| Veekindluse reiting | IP67 | Tolmukindel ja kaitstud ajutise sukeldumise eest |
| Ühendus | 2,0 mm 5-kontaktiline plug-and-play, kaablikeevitus puudub | Pin funktsioone ja järjestust saab kohandada |
Kui teie arvesti plaat kasutab erinevat tihvti määratlust või eeldab teistsugust pistikut, saab Kaiye insenerimeeskond liidese üle vaadata ja pakkuda sobiva konfiguratsiooni, selle asemel, et sundida standardpistikut mitteühilduvale plaadile.
Täiturseade kasutab standardset 2,0 mm 5-kontaktilist liidest. Pin funktsioone ja järjestust saab kohandada vastavalt teie projekti nõuetele.
| Pin number (2,0 mm) | Pin Funktsiooni definitsioon |
|---|---|
| I | Klapi avatud juhtsignaal |
| II | Ühisterminal (COM) |
| III | Klapi sulgemise juhtsignaal |
| IV | Positiivne alalisvoolutoide (+) |
| V | DC võimsuse negatiivne (-) |
Toitetihvtid.Pin IV ja V toidavad mootori ajamit. Ajami vooluring peaks vastama lukustatud rootori voolule 450 mA, isegi kui tavaline töövool on ≤25 mA, kuna klapipesa võib korraks nõuda suuremat voolu. Kui täiturmehhanism on väljavahetatav, on arvestiplaadil soovitatav kasutada vastupidise polaarsuse kaitset.
Juhtnõelad.Pin I, II ja III kannavad avamise/sulgemise juhtimist ja COM-i. Seda vooluringi tuleks käsitleda juhtsisendina, mitte toiteliinina, ja see peaks jääma sidemoodulist sõltumatuks, et sidetõrge ei blokeeriks klapi juhtimist.
Enne helitugevuse vabastamist peaksid ostjad kinnitama tihvtide järjestust, pistiku suunda ja täiturmehhanismi asendit arvesti korpuses. Kaiye saab enne tootmistellimuse esitamist anda proovi mehaaniliseks ja elektriliseks sobivuse kontrollimiseks.
Täiturseade on paigutatud nutikate arvestite platvormidele, kus plug-and-play koost, madal voolutarve ja stabiilne tihvtühendus on olulisemad kui kiire käivitamine. Tüüpilised mahurakendused hõlmavad järgmist:
Kuna täiturmehhanism on osa Kaiye laiemast veearvesti komponentide platvormist, saavad ostjad, kes hankivad mitut komponenti, kindlustada kvalifikatsiooni ja logistika. Kui teie projekt nõuab ka juhtmeta sidet arvesti tasemel, on täiturmehhanism loodud töötama koos Kaiye omagajuhtmevaba veearvestiplatvorm. Saate ka täismahus üle vaadataveearvesti täiturmehhanismide valikseotud mudelite jaoks.
B2B ostjate jaoks peaks "tootja" tähendama protsesside juhtimist, mitte ainult kataloogi omavat kaubandusettevõtet. Kaiye kasutab ISO 9001 kvaliteedisüsteemi, juhib täiturmehhanismide sõlmede automatiseeritud tootmist ja on tootnud veearvestite täiturmehhanisme enam kui kaks aastakümmet. See juhtmeta ajam saab sellest tootmisbaasist kasu kolmel konkreetsel viisil:
Partii konsistents.Juhtmeta tihvtiühendus eemaldab käsitsi kaablikeevituse, mis on üks suurimaid allikaid, mis põhjustavad täiturmehhanismi koostu seadmete vahelisi erinevusi. Automaatne kokkupanek ja kontrollitud tihvtide mõõtmed vähendavad kontakti takistuse ja reaktsiooniaja kõikumisi.
Saabuv ülevaatus ja lõpptest.Standardtootmine hõlmab voolutarve, reaktsiooniaja ja klapi käigu funktsionaalset kontrolli. Ostjad saavad enne mahutellimuse esitamist nõuda kontrolliprotokolli ja proovivõtuplaani.
Jälgitavus.Mudelikood, tootmispartii ja katsekirjed säilitatakse, nii et kui ilmneb väliprobleem, saab mõjutatud populatsiooni isoleerida, mitte käsitleda projekti iga täiturmehhanismi kahtlustatavana. Lisateavet Kaiye tootmisbaasi ja kvaliteedisüsteemi kohta leiate veebisaidiltettevõtte profiil ja tootmise ülevaade.
Juhtmeta ajam on saadaval standardseadmena, kuid standard ei tähenda fikseeritud. OEM-i ja projektiostjate jaoks kohandatakse pärast tehnilist ülevaatust tavaliselt järgmisi üksusi:
Pin määratlus ja järjestus.Nööpnõelte funktsioone ja tihvtide järjestust saab joondada teie arvesti tahvliga.
Ühendus ja korpus.Pistiku tüübi, suuna ja täiturmehhanismi korpuse saab määrata nii, et need sobiksid teie arvesti korpuse ja montaaži kinnitusega.
Vähendamise suhe.Kui teie klapi suurus jääb DN15–DN25-st välja või istme pöördemoment on ebatavaline, võib alternatiivne ülekandearv või mootoriaste olla sobivam kui standardne 2400:1 või 3700:1 konfiguratsioon.
Bränding ja pakendamine.Mahuliste tellimuste jaoks on saadaval eramärgistus, neutraalne pakend ja projektipõhine märgistus.
Tüüpiline MOQ ja tarneaeg kinnitatakse noteerimisel. Standardne tarneaeg on tavaliselt 15–30 päeva pärast tellimuse ja proovi kinnitamist, sõltuvalt tellimuse kogusest ja komponentide saadavusest.
Mida selle täiturmehhanismi puhul tähendab "juhtmevaba"?
See viitab juhtmevabale kontaktile: täiturmehhanism ühendatakse otse arvesti alusesse ja elektroonikamoodulisse 2,0 mm 5-kontaktilise liidese kaudu, ilma et oleks vaja kaablit keevitada. See lihtsustab kokkupanekut ja toetab automatiseeritud tootmisliine.
Milliste veearvestite kaliibrite jaoks sobib juhtmevaba ajam?
See on mõeldud nutikatele veearvestitele DN15–DN25. Kasutage DN15 ja DN20 arvestite puhul 2400:1 vähendamist ja DN25 arvestite puhul 3700:1 vähendamist.
Mis on tihvti määratlus?
Standardne 2,0 mm 5-kontaktiline definitsioon on: I klapi avatud juhtsignaal, II ühisklemm (COM), III klapi sulgemise juhtsignaal, IV alalisvoolu positiivne (+), V alalisvoolu negatiivne (-). Pin funktsioone ja järjestust saab kohandada.
Kas tihvti määratlust, kaablit või kaubamärki saab kohandada?
Jah. Pärast tehnilist ülevaatust saab mahutellimuste jaoks määrata tihvtide funktsioonid, tihvtide järjestuse, pistiku tüübi ja privaatse sildi märgistuse.
Mis on tavatellimuste tarneaeg?
Tarneaeg on tavaliselt 15–30 päeva ja võib mudeli perioodi ja tellimuse koguse põhjal olla lühem või pikem.
