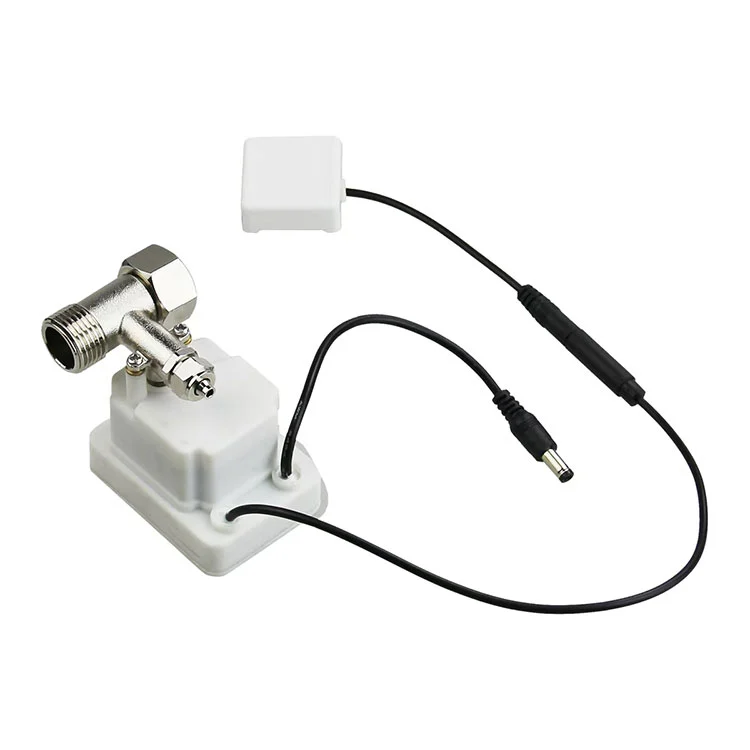

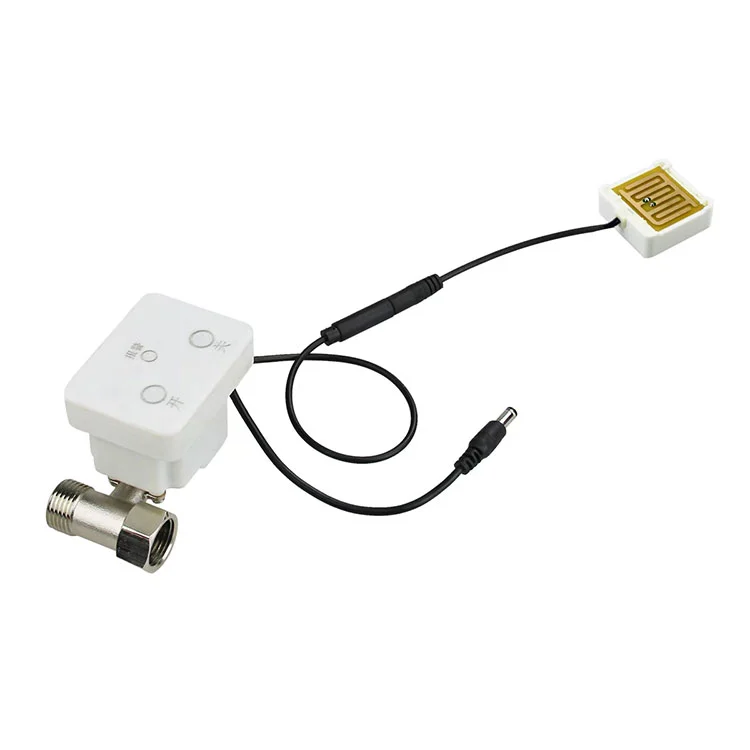

KY-KT-27 — 24V veearvesti puhastusklapi ajam nutikate veearvestite ja puhastussüsteemide jaoks.
≥1,8 N·m väljundmoment · 2400:1 töödeldud metallist käigukast · IP66 korpus · ≤10 s klapi reaktsioon · ≤80 mA töövool · 450 mA lukustatud rootori vool.
Toetab elektrilist kaugjuhtimispulti ja käsitsi avariijuhtimist. Lekkehäire kaabel käivitab automaatse klapi sulgumise ja punase indikaatori veega kokkupuutel. Mõeldud DN15–DN20 klapiplatvormidele.
OEM-i kohandamine: pinge, kaabli pikkus ja pistik, juhtimisloogika, pöördemomendi tasand, kaubamärk ja pakend. Standardne MOQ alates 500 tk; teostusaeg 15–25 tööpäeva pärast proovi kinnitamist.Vastava hinnapakkumise saamiseks saatke oma klapi tehnilised andmed.
Kui hankite nutikate veearvestite, puhastussüsteemide või väikese läbimõõduga torujuhtmete juhtimiseks klapiajamid, on KY-KT-27 loodud ühel eesmärgil: sulgeda ja avada ventiile usaldusväärselt käsu alusel, tsükli järel tsükli järel ilma teie tootele või projektile hoolduskoormust lisamata.
Kaiye on tootnud veearvestite täiturmehhanisme alates arukate arvestite varasest kasutuselevõtust, mille täiturmehhanismide aastane võimsus on10 miljonit komplektija üle 30 aasta riistvara ja juhtventiilide tootmise kogemust. KY-KT-27 on osa sellest mahuliselt tõestatud platvormist – loodud OEM-i integreerimiseks, partiide järjepidevuse ja prognoositavate teostusaegade jaoks.
See ei ole kataloogi kohatäide. Altpoolt leiate tegelikud tööparameetrid, paigaldus- ja juhtmestiku loogika, hankepiirangud ja tehnilised küsimused, mida teie insenerimeeskond enne proovi kinnitamist küsib.
Enamik nutikate arvestite klapi rikkeid ei tulene elektroonikast. Need tulenevad vananenud ventiilide pöördemomendi vähenemisest, niiskete arvestikastide tihendusrikkest või juhtmestiku konfiguratsioonist, mis ei vasta arvesti platvormile. KY-KT-27 käsitleb neid kolme rikkepunkti otse.
2400:1 metallülekande reduktoriga ≥1,8 N·m täiturmehhanism on mõeldud veemõõteventiilidele DN15 ja DN20. Metallist hammasrattad on töödeldud, mitte paagutatud, mis säilitab pöördemomendi pika rattasõidu ajal ja vähendab hammaste väljalangemise ohtu seiskumise tingimustes.
Arvestikastid on niisked, aeg-ajalt vee all ja avatud kondensatsioonile. IP66 korpus kaitseb jõuülekannet ja juhtelektroonikat, võimaldades täiturmehhanismil püsida töökorras välisaukudes, kommunaalkappides ja puhastusseadmete korpustes.
Kui valikuline veelekke häirekaabel tuvastab veekontakti, suleb täiturmehhanism klapi automaatselt ja aktiveerib punase indikaatori. See on juhtmega ohutusreaktsioon, mis töötab sõltumatult ülesvoolu arvesti elektroonikast, vähendades sõltuvust püsivara sekkumisest.
Paigaldusmeeskonnad peavad ventiili kasutama enne toite sisselülitamist ja hooldusmeeskonnad vajavad klapi avamiseks või sulgemiseks hoolduse ajal. KY-KT-27 toetab käsitsi avariijuhtimist koos elektrilise kaugjuhtimispuldiga, nii et klapp ei jää kunagi lukku.
Allolev tabel kajastab standardset KY-KT-27 konfiguratsiooni. Kui teie arvesti platvorm töötab erineva pinge, pöördemomendi kõvera või juhtmestikuga, saab neid parameetreid originaalseadmete tootjate ülevaatuse käigus kohandada.
| Parameeter | Standardväärtus | Hanke märkus |
|---|---|---|
| Mudel | KY-KT-27 | Kinnitage mudeli kood näidisel ja andmelehel |
| Nimipinge | 24 V DC | Tööpiirkond 23–25 V; kinnitada ühilduvust arvesti toitesiiniga |
| Töövool | ≤80 mA | Eelarve tippvoolu jaoks klapi liikumise ajal, mitte ainult ooterežiimis |
| Lukustatud rootori vool | 450 mA | Kasulik juhi ja kaitseahela suuruse määramisel |
| Väljundmoment | ≥1,8 N·m | Mõõdetud nimipingel; kinnitada klapipesa pöördemomendi vastu |
| Vähendamise suhe | 2400:1 | Sobib klapiplatvormiga DN15–DN20 |
| Klapi reageerimisaeg | ≤10 s | Avatud-sulgemine või peaaegu-avamine nimipingel |
| Veekindluse reiting | IP66 | Sobib niisketele, pritsmeohtlikele ja välistingimustes kasutatavatele arvestikarpidele |
| Juhtmed | Toitekaabel + lekkehäire kaabel | Kaabli pikkust, pistiku tüüpi ja juhtme värvi saab kohandada |
Kui teie rakendus töötab pingel 3,6 V, 5 V või 12 V või vajab teistsugust pöördemomendi taset, võib Kaiye insenerimeeskond klapi koormuse üle vaadata ja pakkuda sobivat täiturmehhanismi konfiguratsiooni, selle asemel, et sundida standardset SKU-d kokkusobimatule klapiplatvormile.
OEM-ostjate jaoks sobib ajam ainult nii hästi, kui see sobib arvesti korpuse, klapivarre ja juhtpaneeliga. KY-KT-27 kasutab kompaktset integreeritud kontuuri, mis on ette nähtud piiratud ruumiga nutikate arvestite korpuste jaoks koos juhtmestikuga, mis eraldab toite lekketuvastusahelast.
Toitejuhtmestik.Täiturmehhanismi toide antakse spetsiaalse kaabli kaudu. Ajami vooluring peaks vastama lukustatud rootori voolule 450 mA, isegi kui tavaline töövool on ≤80 mA, kuna klapipesa võib korraks nõuda suuremat voolu. Kui täiturmehhanism on väljavahetatav, on arvestiplaadil soovitatav kasutada vastupidise polaarsuse kaitset.
Lekkesignalisatsiooni juhtmestik.Lekkekaabel on eraldi sisend. Kui andurikaabel tuvastab veekontakti, sulgeb täiturmehhanism klapi ja käivitab punase häireindikaatori. Seda vooluringi tuleks käsitleda ohutussisendina, mitte mõõtesignaalina, ja see peaks jääma sidemoodulist sõltumatuks, et side rike ei blokeeriks lekke käivitatavat sulgemist.
Paigaldusliides.Täiturmehhanism on konstrueeritud ümber klapivarre ja kinnitusmustri, mida kasutatakse DN15–DN20 nutikate arvestite klapikorpustel. Enne mahu vabastamist peaksid ostjad kinnitama varre ruudu, kinnitusavade vahekauguse ja täiturmehhanismi orientatsiooni arvesti korpuses. Kaiye võib anda proovi mehaaniliseks sobivuse kontrollimiseks enne tootmistellimuse esitamist.
Kui hankite ka arvesti korpust või kogu klapikomplekti, saab täiturmehhanismi üle vaadata koosveemõõtja kestja klapi korpus, et vähendada liidese mittevastavust montaaži ajal.
Täiturmehhanism on paigutatud väikese avaga klapi juhtimiseks, kus elektriline kaugjuhtimine ja tõrkekindel sulgemine on olulisemad kui kiirel käivitamisel. Tüüpilised mahurakendused hõlmavad järgmist:
Kaugavamine/sulgemine arvelduste kontrollimiseks, võlgnevuste haldamiseks ja leketele reageerimiseks kortermajades ja kommunaalteenustega hallatavates elamukontodes.
Automaatne väljalülitus lekke tuvastamisel, paagi taseme juhtimine ja filtritsükli ventiil kasutuskohtades ja kaubanduslikes puhastusseadmetes.
Parteipaigaldus vanalinna renoveerimises, ülikoolilinnaku veemajanduses ja tööstuspargi alammõõtmises, kus täiturmehhanisme hangitakse nelja- või viiekohalises koguses.
Täiturmehhanismide tarnimine veearvestite tootjatele ja ventiilide automaatikatöökodadele, kes integreerivad täiturmehhanismi enne kommunaalettevõttele tarnimist oma arvesti või klapitootega.
Kuna täiturmehhanism on osa Kaiye laiemast veearvesti komponentide platvormist, saavad ostjad, kes hankivad mitut komponenti, kindlustada kvalifikatsiooni ja logistika. Kui teie projekt nõuab ka juhtmeta sidet arvesti tasemel, on täiturmehhanism loodud töötama koos Kaiye omagajuhtmevaba veearvestiplatvorm, kus klapi juhtimist ja kaugandmete edastamist käsitletakse pigem ühe süsteemina kui kahe eraldi kvalifitseeritud osana.

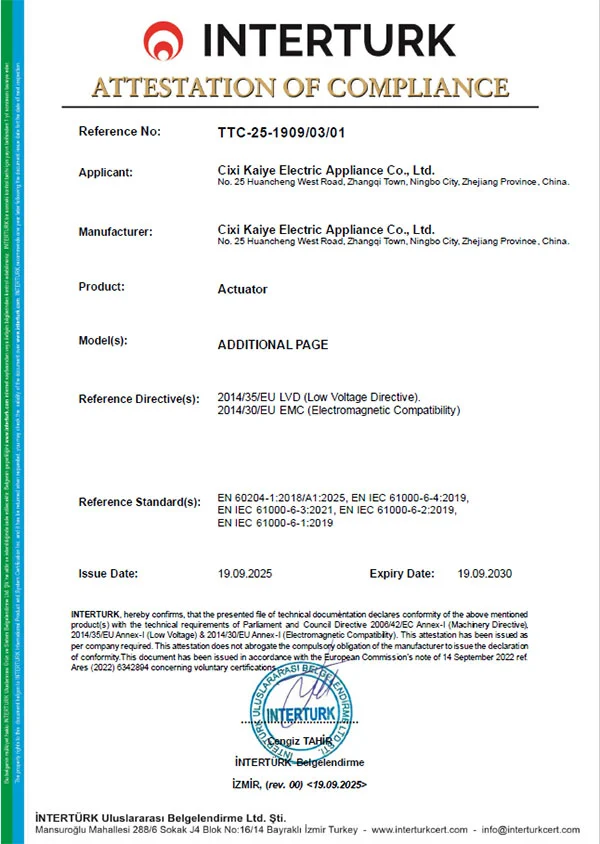

B2B ostjate jaoks peaks "tootja" tähendama protsesside juhtimist, mitte ainult kataloogi omavat kaubandusettevõtet. Kaiye kasutab ISO 9001 kvaliteedisüsteemi, juhib täiturmehhanismide sõlmede automatiseeritud tootmist ja on tootnud veearvestite täiturmehhanisme enam kui kaks aastakümmet. KY-KT-27 saab sellest tootmisbaasist kasu kolmel konkreetsel viisil:
Partii konsistents.Metallhammasrattad on töödeldud kontrollitud mõõtmeteni. Automaatne kokkupanek vähendab seadmete vahelist erinevust hammasrataste võrgus, pöördemomendi väljundis ja reaktsiooniajas – see on kriitilise tähtsusega, kui paigaldate utiliitprojektile tuhandeid täiturmehhanisme.
Saabuv ülevaatus ja lõpptest.Standardtootmine hõlmab voolutarve, reaktsiooniaja ja klapi käigu funktsionaalset kontrolli. Ostjad saavad enne mahutellimuse esitamist nõuda kontrolliprotokolli ja proovivõtuplaani.
Jälgitavus.Mudelikood, tootmispartii ja katsekirjed säilitatakse, nii et kui ilmneb väliprobleem, saab mõjutatud populatsiooni isoleerida, mitte käsitleda projekti iga täiturmehhanismi kahtlustatavana. Lisateavet Kaiye tootmisbaasi ja kvaliteedisüsteemi kohta leiate veebisaidiltettevõtte profiil ja tootmise ülevaade.
KY-KT-27 on saadaval standardseadmena, kuid standard ei tähenda fikseeritud. OEM-i ja projektiostjate jaoks kohandatakse pärast tehnilist ülevaatust tavaliselt järgmisi üksusi:
Pinge ja ajami loogika.Kui teie arvestiplaat toidab 24 V asemel 3,6 V, 5 V või 12 V, saab täiturmehhanismi ajamit üle vaadata ja sobitada. Juhtsignaali polaarsust ja avamise/sulgemise loogikat saab ka teie plaadiga joondada.
Kaabel ja pistik.Kaabli pikkuse, traadi gabariidi, värvikoodi ja pistiku tüübi saab määrata nii, et need sobiksid teie arvesti korpuse ja montaaži kinnitusega.
Pöördemoment ja ülekandearv.Suurema istme pöördemomendi või erineva varre geomeetriaga ventiilide puhul võib alternatiivne ülekandearv või mootori tasand olla sobivam kui standardne 2400:1 konfiguratsioon.
Bränding ja pakendamine.Mahuliste tellimuste jaoks on saadaval eramärgistus, neutraalne pakend ja projektipõhine märgistus.
Tüüpiline MOQ standardkonfiguratsiooni jaoks algab 500 tükist; kohandatud pinge, kaabel või kaubamärk võib nõuda suuremat MOQ-d ja näidiskinnitusetappi. Standardseadmete tarneaeg on tavaliselt 15–25 tööpäeva pärast tellimuse ja näidise kinnitamist, olenevalt tellimuse kogusest ja komponentide saadavusest. Lõplik MOQ ja tarneaeg kinnitatakse noteerimisel.
Mis on minimaalne tellimuse kogus?
Standardkonfiguratsioon algab 500 tükist. Kohandatud pinge, kaabel, pistik või kaubamärk võib nõuda kõrgemat MOQ-d ja näidiskinnitusetappi.
Kas täiturmehhanismi saab kohandada 3,6 V, 5 V või 12 V jaoks?
Jah. Standardseade on 24 V alalisvoolu, kuid ajamit saab pärast tehnilist hindamist üle vaadata ja sobitada 3,6 V, 5 V või 12 V süsteemidega.
Mis on tarneaeg?
Sõltuvalt tellimuse kogusest ja komponentide saadavusest on standardühikud üldjuhul 15–25 tööpäeva pärast tellimuse ja näidise kinnitamist.
Kas see sulgeb ventiili automaatselt veelekke korral?
Jah, kui lekkealarmi kaabel tuvastab veekontakti, sulgeb täiturmehhanism klapi ja aktiveerib punase häireindikaatori.
